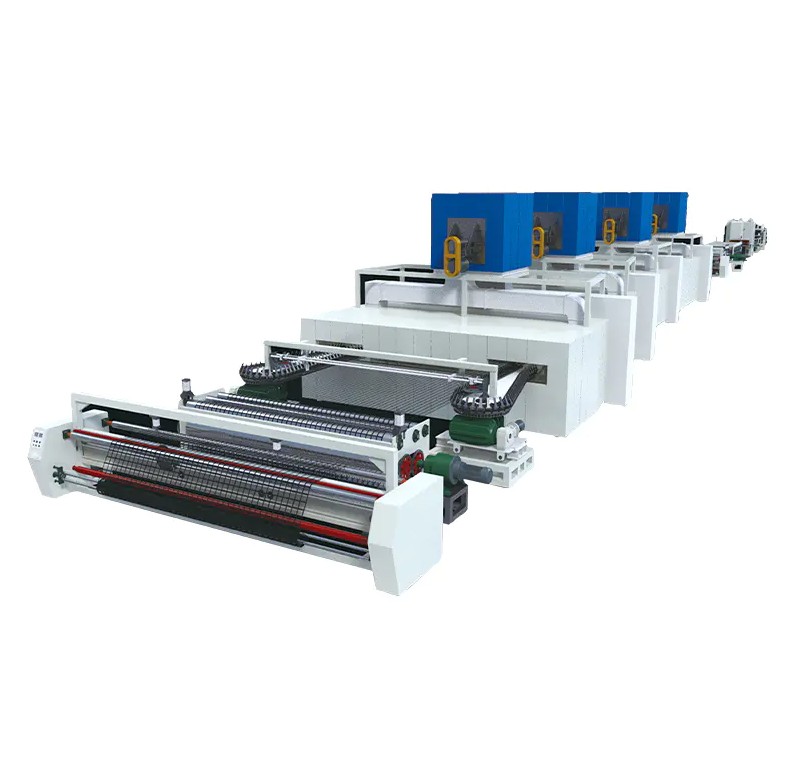

Ano ang Bidirectional Geogrid Production Line at Paano Ito Gumagana?

A bidirectional geogrid production line binabago ang mga polypropylene (PP) o polyethylene (PE) na mga sheet sa grid-structured na materyales na may mataas na lakas ng tensile sa magkabilang direksyon sa pamamagitan ng ausamated na proseso ng stretching at welding. Direktang tinutukoy ng production line na ito ang mga mekanikal na katangian, dimensional na katatagan, at engineering applicability ng geogrids, na ginagawa itong hindi mapapalitang pundasyon ng pagmamanupaktura para sa road reinforcement, soft ground treatment, at slope protection applications.

Mga Pangunahing Prinsipyo sa Teknikal at Daloy ng Proseso

Raw Material Extrusion at Sheet Formation

Ang linya ng produksyon ay nagsisimula sa pamamagitan ng pagpainit at pagtunaw ng mga PP o PE na pellets sa pamamagitan ng isang extruder, na pagkatapos ay bumubuo ng mga unipormeng sheet sa pamamagitan ng isang T-die. Ang temperatura ng extrusion ay karaniwang kinokontrol sa pagitan 200°C at 240°C , na may melt flow rate (MFR) na pinananatili sa loob 1.5 hanggang 3.0 g/10min upang matiyak ang maayos na pag-aayos ng molecular chain sa mga sheet, paglalagay ng batayan para sa kasunod na biaxial stretching.

Pagbubutas at Biaxial Stretching

Pagkatapos ng precision perforation, ang sheet ay pumapasok sa biaxial stretching unit. Ang longitudinal stretch ratio sa pangkalahatan ay mula sa 5 hanggang 8 beses , habang ang transverse stretch ratio ay mula sa 4 hanggang 6 na beses . Sa pamamagitan ng pagkontrol sa stretching temperature sa loob 120°C hanggang 160°C , ang mga polymer chain ay nagiging mataas na nakatuon sa magkabilang direksyon, na bumubuo ng istraktura ng grid na may mahusay na mga katangian ng mekanikal. Ang mga tipikal na produkto ay nakakamit ng longitudinal tensile strengths ng 30 kN/m hanggang 120 kN/m at transverse tensile strengths ng 30 kN/m hanggang 120 kN/m .

Pagtatakda at Pag-ikot ng init

Ang stretched geogrid ay sumasailalim sa heat setting upang maalis ang mga panloob na stress, na may mga setting ng temperatura na karaniwang nakatakda sa pagitan 140°C at 170°C para sa isang tagal ng 2 hanggang 5 segundo . Pagkatapos ay dumaan ito sa mga cooling roller upang maabot ang temperatura ng silid bago masugatan sa tinukoy na haba ng isang awtomatikong winder. Ang buong linya ng produksyon ay tumatakbo sa bilis ng 3 hanggang 8 metro kada minuto , depende sa mga detalye ng produkto at mga ratio ng kahabaan.

Mga Pangunahing Parameter ng Pagganap at Paghahambing ng Aplikasyon ng Engineering

Ang iba't ibang mga senaryo ng engineering ay nagpapataw ng makabuluhang pagkakaiba-iba ng mga kinakailangan sa pagganap sa mga bidirectional na geogrid. Inililista ng talahanayan sa ibaba ang mga sanggunian sa detalye ng produkto para sa mga karaniwang field ng application:

Mga Nadagdag sa Episyente mula sa Mga Pag-upgrade ng Production Line Automation

Moderno bidirectional geogrid na mga linya ng produksyon nakamit ang ganap na automated na kontrol mula sa pagpapakain ng hilaw na materyal hanggang sa natapos na paikot-ikot na produkto. Kung ikukumpara sa tradisyonal na semi-awtomatikong kagamitan, ang mga bagong henerasyong linya ng produksyon ay nakamit ang mga makabuluhang tagumpay sa mga sumusunod na lugar:

• Ang kahusayan sa produksyon ay tumaas ng 40% hanggang 60% , na may single-line na taunang kapasidad na umaabot 3,000 hanggang 5,000 tonelada
• Ang pagkakapareho ng kapal ng produkto ay kinokontrol sa loob ±0.05mm , na may pagkakaiba-iba ng tensile strength na nabawasan sa ±3%
• Ang rate ng paggamit ng hilaw na materyal ay pinabuting lampas 95% , na may edge trim recycling at muling paggamit 90%
• Ang pagkonsumo ng enerhiya ay nabawasan ng 20% hanggang 30% , na may kontrol sa pagkonsumo ng kuryente ng produkto sa 350 hanggang 450 kWh/tonelada
• Ang mga kinakailangan ng operator ay nabawasan ng 50% , na may lamang 2 hanggang 3 kailangan ng mga technician sa bawat shift para sa pagsubaybay

Pagkuha ng karaniwang linya ng produksyon na may lapad na 5 metro at isang bilis ng disenyo ng 5 metro per minute bilang halimbawa, ang pang-araw-araw na kapasidad nito ay maaaring umabot 7 hanggang 10 tonelada (depende sa mga detalye ng produkto), halos doble kaysa sa mga katulad na kagamitan mula noong nakalipas na limang taon.

Mga Puntong Pangkontrol sa Kritikal na Kalidad

Online na Sistema ng Inspeksyon

Ang mga high-end na linya ng produksyon ay nilagyan ng mga laser thickness gauge, infrared temperature sensor, at vision inspection system para subaybayan ang kapal ng sheet, stretching temperature, at grid integrity nang real time. Kapag lumampas ang kapal ng paglihis ±0.08mm o ang temperatura ay lumilihis mula sa itinakdang halaga sa pamamagitan ng ±5°C , awtomatikong inaalarma at inaayos ng system ang mga parameter ng proseso.

Mga Pamantayan sa Pag-inspeksyon ng Tapos na Produkto

Ang bawat batch ng mga produkto ay dapat ma-sample at masuri ayon sa mga pamantayan ng GB/T 17689 o ASTM D6637. Kasama sa mga item sa inspeksyon ang:

1. Longitudinal at transverse tensile strength at elongation testing
2. Pagsubok ng lakas ng junction (dapat umabot ang puwersa ng junction peel ≥50N )
3. Pagpapasiya ng nilalaman ng carbon black (karaniwang kinakailangan 2% hanggang 3% )
4. Pagsubok sa Oxidation Induction Time (OIT) ( ≥20 minuto )
5. Pagsubok sa dimensional na katatagan ( ≤2% thermal shrinkage rate)

Mga Trend sa Pag-unlad ng Industriya at Ebolusyong Teknolohikal

Ang bidirectional geogrid na mga linya ng produksyon ay umuusbong patungo sa intelligence, green manufacturing, at mas malawak na lapad. Ang kasalukuyang mga katangian ng teknolohikal na ebolusyon ng industriya ay kinabibilangan ng:

• Intelligent Control: Pag-ampon ng pinagsamang PLC at HMI control system para makamit ang closed-loop na regulasyon ng mga stretch ratio, temperatura, at bilis, na may mga rate ng kwalipikasyon ng produkto na nagpapatatag sa itaas 98%
• Pag-unlad ng Mas Malapad na Lapad: Ang mga lapad ng pangunahing linya ng produksyon ay lumawak mula sa tradisyonal 3.9 metro to 5.3 hanggang 6.0 metro , binabawasan ang bilang ng mga joint ng konstruksiyon at pagpapabuti ng kahusayan sa pag-install
• Pagtitipid sa Enerhiya at Pagbawas ng Pagkonsumo: Pinapalitan ng mga bagong electromagnetic induction heating system ang tradisyonal na resistance heating, pinaiikli ang preheating time 30% at pagbabawas ng pagkonsumo ng enerhiya sa pamamagitan ng 15% hanggang 20%
• Multi-function na Pagsasama: Ang ilang mga linya ng produksyon ay may pinagsamang ultrasonic welding at surface coating function, na nagpapagana sa produksyon ng mga composite geogrids at lumalawak sa mga komprehensibong aplikasyon tulad ng drainage at pag-iwas sa seepage

Ayon sa mga istatistika ng industriya, ang laki ng pandaigdigang geosynthetics market ay inaasahang lalampas $18 bilyon pagsapit ng 2026, na may bidirectional geogrids na humigit-kumulang 25% hanggang 30% . Ang rehiyon ng Asia-Pacific, na hinihimok ng pinabilis na konstruksyon ng imprastraktura, ay naging rehiyon na may pinakamalaking bagong dami ng pag-install ng bidirectional geogrid production lines, na nagpapanatili ng taunang rate ng paglago ng 8% hanggang 12% .

Mga Rekomendasyon sa Pagkuha at Pagpapanatili

Mga Pangunahing Punto sa Pagpili ng Kagamitan

Kapag bumibili ng a bidirectional geogrid production line , ang mga sumusunod na teknikal na tagapagpahiwatig ay dapat suriin:

• Kung ang maximum na ratio ng kahabaan ay nakakatugon sa target na mga kinakailangan sa grado ng lakas ng produkto
• Kung ang katumpakan ng sistema ng pagkontrol ng temperatura ay umabot sa loob ±2°C
• Kung ang oras ng pagbabago ng amag ay kontrolado sa loob 2 oras upang suportahan ang nababaluktot na paglipat sa pagitan ng maraming mga pagtutukoy
• Kung may kumpletong sistema ng pag-recycle ng basura at pelletizing

Pang-araw-araw na Pagpapanatili ng Mga Pangunahing Punto

Upang matiyak ang pangmatagalang matatag na operasyon ng linya ng produksyon, ang mga sumusunod na pamamaraan ng pagpapanatili ay inirerekomenda:

1. Linisin ang extruder screen bawat shift upang maiwasan ang mga impurities na makabara at makaapekto sa kalidad ng pagkatunaw
2. Suriin ang pagsusuot ng lumalawak na ibabaw ng roller lingguhan; ayusin kaagad kapag lumampas ang pagkasuot 0.1mm
3. I-calibrate ang mga sensor ng temperatura at mga gauge ng kapal buwan-buwan upang matiyak ang tumpak na data ng pagtuklas
4. Palitan ang reducer lubricating oil at suriin ang tensyon ng chain bawat quarter
5. Magsagawa ng komprehensibong inspeksyon ng katumpakan taun-taon, kabilang ang pag-calibrate ng stretch ratio at pagsubok sa pagkakabukod ng electrical system
