A granulasar ay isang mahalagang piraso ng kagamitan na nagpapalit ng mga maluwag na hilaw na materyales sa pantay na hugis na mga pellet sa pamamagitan ng mga proseso ng extrusion, pagpusal, at paggiling. Isa ay malawakang ginagamit sa biomass energy, chemical processing, food production, pharmaceuticals, at agricultural feed industries. Ang pangunahing function nito ay upang mapahusay ang flowability ng materyal, bulk density, at katatagan ng paggamit habang binabawasan ang polusyon ng alikabok at pagkawala ng transportasyon. Ang isang maayos na na-configure na granulator ay maaaring mapabuti ang paggamit ng hilaw na materyal sa pamamagitan ng 15% hanggang 30% at panatilihin ang mga rate ng pagbuo ng pellet sa itaas 95% , ginagawa itong teknikal na pundasyon ng modernong mga linya ng produksyon ng pellet.
Pangunahing Prinsipyo sa Paggawa: Isang Apat na Yugto na Proseso mula sa Hilaw na Materyal hanggang sa Mga Natapos na Bulitas
Ang operasyon ng granulator ay maaaring hatiin sa apat na tuloy-tuloy na yugto: paghahanda ng pagpapakain, pagbubuo ng extrusion, pagputol sa haba, at paggiling/pagsusukat. Ang mga parameter ng proseso sa bawat yugto ay direktang tinutukoy ang mga pisikal na katangian at kalidad ng hitsura ng mga huling pellets.
Yugto ng Paghahanda ng Pagpapakain
Ang mga hilaw na materyales ay unang pinapakain nang pantay-pantay sa makina sa pamamagitan ng mga vibrating feeder. Para sa mga materyales na may mas mataas na moisture content, kailangan ang pre-drying treatment bago pumasok sa main unit, na kinokontrol ang moisture sa loob. 8% hanggang 15% upang maiwasan ang pagdirikit sa dingding o maluwag na pagbuo ng pellet sa panahon ng pagpilit. Direktang nakakaapekto ang katatagan ng bilis ng pagpapakain sa mga pagbabago-bago ng output, karaniwang nangangailangan ng paglihis ng pagpapakain na kinokontrol sa loob ±5% ng itinakdang halaga.
Yugto ng Pagbubuo ng Extrusion
Ang materyal ay pinipilit sa pamamagitan ng mga butas ng die sa ilalim ng malakas na compression mula sa twin rotating rollers o screws, na bumubuo ng tuluy-tuloy na mga strip. Kasama sa mga pangunahing parameter ng kontrol ang:
- Roller gap: 0.5 mm hanggang 2.0 mm ; masyadong maliit ay nagpapabilis sa pagkasira, masyadong malaki ay nagreresulta sa hindi sapat na density ng pellet
- Temperatura ng extrusion: 60°C hanggang 120°C , dynamic na inaayos batay sa mga katangian ng pagkatunaw ng materyal
- Die hole length-to-diameter ratio: 3:1 hanggang 8:1 ; ang mas mataas na mga ratio ay nagpapabuti sa compactness ng pellet ngunit nagpapataas ng pagkonsumo ng enerhiya nang proporsyonal
- Pangunahing kapangyarihan ng motor: ang mga karaniwang configuration ay mula sa 55 kW hanggang 90 kW , naaayon sa mga hanay ng kapasidad ng 200 kg/h hanggang 800 kg/h
Paggupit sa Haba at Paggiling/Pagsusukat
Ang strip na materyal ay pinutol upang itakda ang mga haba sa pamamagitan ng alloy cutting blades, pagkatapos ay papasok sa grinding zone para sa surface finishing. Ang bilis ng talim ay karaniwang nakatakda sa pagitan 800 at 1500 rpm , at may variable na frequency speed control, tumpak na kontrol sa haba ng pellet sa loob 2 mm hanggang 30 mm maaaring makamit. Ang mga ground pellet ay dapat dumaan sa isang vibrating screen para sa grading, na may screen aperture na karaniwang nakatakda sa 1.2 beses ang target na laki ng butil bilang pinakamataas na limitasyon upang matiyak ang laki ng konsentrasyon ng mga natapos na pellets.

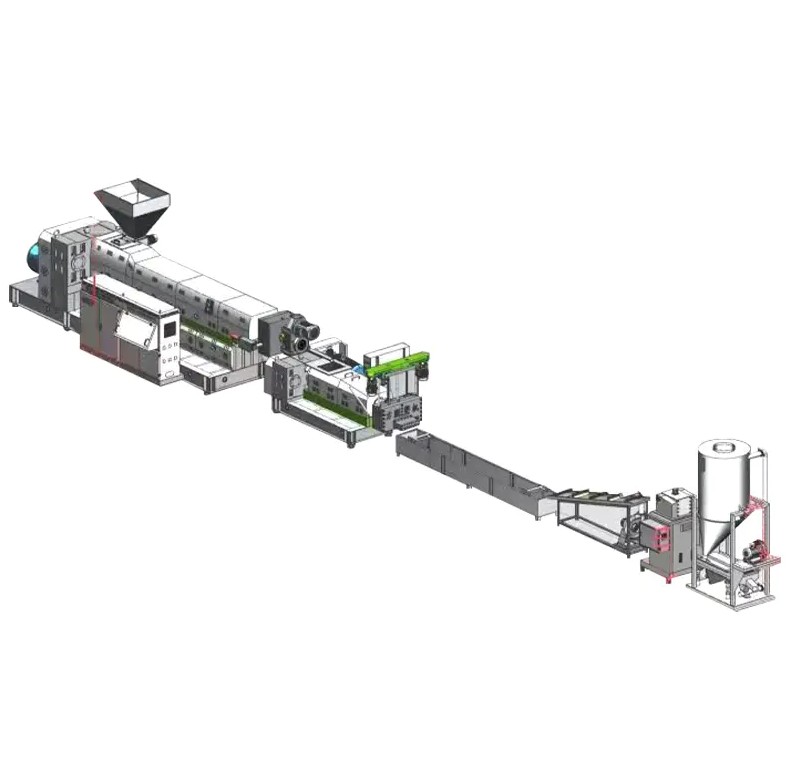

Karaniwang Configuration ng Kagamitan at Paghahambing ng Performance Parameter
Ang isang kumpletong linya ng produksyon ng pellet ay binubuo ng isang pangunahing makina, pantulong na kagamitan, at mga sumusuportang sistema. Ang pagpili ng bawat yunit ay dapat tumugma sa mga katangian ng hilaw na materyal, mga target ng kapasidad, at mga detalye ng natapos na produkto. Inihahambing ng sumusunod na talahanayan ang mga parameter ng pagganap ng mga karaniwang scheme ng pagsasaayos.
| Yunit ng Kagamitan | Mga Pangunahing Detalye | Mga Tagapagpahiwatig ng Pagganap | Paglalarawan ng Function |
|---|---|---|---|
| Pangunahing Extruder | Screw diameter 175 mm, pagbabawas ratio 1:20 | Motor 90 kW , kapasidad 500 kg/h | Core extrusion forming unit |
| Compacting Feeder Bin | Dami 720 L, kontrol ng variable frequency | Motor 55 kW , pagkakapareho ng pagpapakain ±3% | Pre-treatment at stable na pagpapakain |
| Conveyor Belt Feeder | Haba 5 m, lapad ng sinturon 600 mm | Ang bilis ng paghahatid 0.5 hanggang 2.0 m/s | Patuloy na paghahatid ng pelikula o maluwag na materyal |
| Pantulong na Extruder | Screw diameter 175 mm, single-screen die head | Motor 30 kW , pantulong na plasticization | Pangalawang extrusion upang mapabuti ang pagiging compact |
| Cooling Water Tank | Hindi kinakalawang na asero, haba 4 m | Kontrol ng temperatura ng tubig 15°C hanggang 25°C | Mabilis na paghubog upang maiwasan ang pagdirikit |
| Pagbuga ng Drying Rack | High-pressure fan, hindi kinakalawang na asero na istraktura 2.5 m | Presyon ng hangin ≥3000 Pa | Alisin ang natitirang kahalumigmigan sa ibabaw |
| Gantry Pelletizer | Alloy hob blades, variable frequency speed control | Bilis 800 hanggang 1500 rpm | Tumpak na pagputol sa haba |
| Hindi kinakalawang na Steel Storage Bin | High-pressure fan conveying, volume na 1 m³ | Kapasidad ng imbakan 500 kg | Tapos na ang buffering ng produkto at homogenization |
Tulad ng ipinapakita sa talahanayan, ang ratio ng kapangyarihan sa pagitan ng pangunahing extruder at compacting feeder bin ay humigit-kumulang 1.6:1 , isang ratio na napatunayan ng kasanayan sa engineering upang mapanatili ang matatag na presyon ng extrusion habang tinitiyak ang output. Ang pagtutugma ng haba ng tangke ng paglamig sa bilis ng linya ay pantay na kritikal: sa bilis ng linya ng 5 m/min , ang isang 4 m na tangke ay nagbibigay ng humigit-kumulang 48 segundo ng oras ng paglamig ng paninirahan, sapat upang bawasan ang temperatura ng ibabaw ng materyal sa ibaba 40°C , nakakatugon sa mga kinakailangan sa paghubog para sa mga susunod na operasyon ng pagputol.
Limang Pangunahing Larangan ng Application: Real-World Engineering Value ng Pelletizing Technology
Ang teknikal na halaga ng mga granulator ay ipinapakita sa pamamagitan ng kanilang cross-industry adaptability. Ang mga sumusunod na limang patlang ay naglalarawan ng mga tiyak na nadagdag sa kahusayan na dala ng mga proseso ng pelletization:
Sektor ng Enerhiya ng Biomass
Ang pag-compress ng mga basurang pang-agrikultura at panggugubat sa biomass pellet fuel ay nagbubunga ng calorific value ng 4000 hanggang 4800 kcal/kg , lumalapit sa medium-grade bituminous na antas ng karbon. Ang kahusayan sa pagkasunog ng pellet fuel ay 20% hanggang 30% mas mataas kaysa sa direktang pagsunog ng maluwag na materyal, na may mga paglabas ng alikabok na nabawasan ng higit 60% . Isang linya ng produksyon na may isang oras-oras na output ng 1 tonelada maaaring iproseso 3000 tonelada ng straw o wood chips taun-taon, katumbas ng pagpapalit ng humigit-kumulang 1500 tonelada ng karaniwang karbon.
Sektor ng Pagre-recycle ng Kemikal at Plastic
Pagkatapos hugasan at gupitin, ang basurang plastic film ay pumapasok sa granulator para i-recycle. Maaaring mabawi ang melt index ng mga recycled pellets sa 85% hanggang 95% ng virgin material. Ang pagkuha ng PP film recycling bilang isang halimbawa, ang bulk density pagkatapos ng granulation ay tumataas mula sa 0.15 g/cm³ para sa maluwag na materyal sa 0.55 g/cm³ , binabawasan ang mga gastos sa transportasyon ng humigit-kumulang 70% at warehouse space occupancy by 65% .
Sektor ng Industriya ng Pagkain
Sa grain deep processing, ang mga granulator ay ginagamit upang makagawa ng mga extruded pellets o restructured na bigas. Binabawasan ng pelletization ang oras ng rehydration sa pamamagitan ng 40% at makabuluhang nagpapabuti sa pagkakapareho ng lasa. Halimbawa, pagkatapos ng extrusion granulation, ang corn starch's cold water solubility ay tumataas mula sa 8% to 35% , lubos na nagpapalawak ng mga sitwasyon ng application.
Sektor ng Pagbubuo ng Parmasyutiko
Pagkatapos ng basa o tuyo na granulation, ang mga powder pellet ng gamot ay nagpapakita ng pinabuting flowability: ang anggulo ng pahinga ay bumubuti mula sa 45° hanggang 55° para loose powder to 25° hanggang 35° , higit sa pagdodoble ng flowability. Nagbibigay-daan ito sa mga kasunod na pagpapatakbo ng compression ng tablet upang bawasan ang pagkakaiba-iba ng timbang ng tablet mula sa ±7% to ±3% , epektibong tinitiyak ang katumpakan ng dosis ng oral solid na paghahanda.
Sektor ng Pagpapakain sa Agrikultura
Pagkatapos ng feed pelletization, tumataas ang dami ng feed ng baka 10% hanggang 15% , at ang ratio ng conversion ng feed ay bumubuti ng 8% hanggang 12% . Samantala, ang pellet feed dusting rate sa panahon ng transportasyon ay nananatiling mababa 3% , kumpara sa maluwag na rate ng pagkawala ng feed na karaniwang kasing taas ng 15% hanggang 20% . Para sa isang feed enterprise na may taunang output ng 100,000 tonelada , ang pagpapatibay ng mga proseso ng pelletization ay maaaring mabawasan ang hilaw na materyal na basura ng humigit-kumulang 12,000 tonelada bawat taon.
Mga Rekomendasyon sa Pagpili at Configuration: Isang Praktikal na Gabay sa Pagtutugma ng Mga Katangian ng Hilaw na Materyal na may Mga Target na Kapasidad
Kapag bumibili ng granulator, dapat na komprehensibong suriin ng mga negosyo ang apat na dimensyon: mga katangian ng hilaw na materyal, mga kinakailangan sa kapasidad, mga detalye ng natapos na produkto, at mga badyet sa enerhiya. Ang mga sumusunod ay mga pangunahing punto sa pagpili:
- Pagkakatugma ng Raw Material : Ang mga materyales na nakabatay sa hibla ay dapat unahin ang mga roller-type granulator, habang ang mga thermoplastic na materyales ay mas angkop para sa mga uri ng screw extrusion; mga materyales na may labis na kahalumigmigan 20% dapat na nilagyan ng mga pre-drying system
- Pagsusukat ng Kapasidad : Pumipili ng sukat sa laboratoryo 10 hanggang 50 kg/h kagamitan, piliin ang mga linya ng piloto 100 hanggang 300 kg/h , at mga pang-industriyang mass production na linya ay pumipili ng mga configuration sa itaas 500 kg/h
- Pagpili ng Die Hole : Karaniwang ginagamit ang mga biomass pellet 6 mm hanggang 8 mm apertures, feed pellets kadalasang ginagamit 3 mm hanggang 5 mm , at mga plastic recycled pellets ay pinili batay sa downstream injection molding machine screw specifications sa 2 mm hanggang 4 mm
- Katumpakan ng Pagkontrol sa Temperatura : Ang mga temperature controller ay dapat makamit ang katumpakan ng ±1°C na may multi-zone na independent temperature control para maiwasan ang localized na overheating at pagkasira ng materyal
- Materyal ng talim : Kapag nagpoproseso ng mga materyales na naglalaman ng glass fiber o high-hardness fillers, dapat gamitin ang alloy steel o carbide blades; Ang mga tool steel blades ay sapat para sa mga maginoo na materyales
Bukod pa rito, inirerekomendang unahin ang mga modelong nilagyan ng mga dual-screen changer. Ang disenyo ng dual-screen ay nagbibigay-daan sa paglipat ng screen nang hindi humihinto sa makina, na binabawasan ang mga pagkalugi sa output na dulot ng mga pagbabago sa screen mula sa 8% hanggang 12% sa mga single-screen na modelo hanggang sa ibaba 1% —lalo na kritikal para sa patuloy na produksyon.
Mga Mahahalaga sa Operasyon at Pagpapanatili: Mga Pangunahing Panukala upang Pahabain ang Buhay ng Kagamitan at Tiyakin ang Kalidad ng Pellet
Ang matatag na operasyon ng granulator ay nakasalalay sa mga istandardized na diskarte sa pagpapanatili. Ang mga sumusunod na ikot ng pagpapanatili at mga item sa inspeksyon ay pinagsama-sama batay sa mga pinakamahusay na kagawian sa industriya:
| Pangalan ng Component | Ikot ng Inspeksyon | Nilalaman ng Pagpapanatili | Pamantayan sa Pagtanggap |
|---|---|---|---|
| Tornilyo at Barrel | Bawat 500 oras ng pagpapatakbo | Sukatin ang clearance, linisin ang mga deposito ng carbon | Clearance ≤0.3 mm |
| Die Screen Filter | Bawat shift or when pressure differential exceeds limits | Palitan o linisin ang screen | Pagkakaiba ng presyon ≤5 MPa |
| Pagputol ng Blade Assembly | Bawat 200 oras ng pagpapatakbo | Suriin ang pagsusuot sa gilid, ayusin ang clearance | Pag-ikot ng gilid ≤0.1 mm |
| Gearbox Lubricant | Bawat 6 na buwan | Sample na pagsubok, palitan ang lumang langis | Halaga ng acid ≤1.0 mgKOH/g |
| Temperature Control System | Buwan-buwan | I-calibrate ang mga thermocouple, suriin ang mga elemento ng pag-init | paglihis ±1°C |
Ang mahigpit na pagsunod sa iskedyul ng pagpapanatili sa itaas ay maaaring pahabain ang mean time sa pagitan ng mga pagkabigo (MTBF) mula sa average na 800 oras sa paglipas 1500 oras , habang kinokontrol ang mga pagbabago sa kalidad ng pellet na dulot ng mga pagkabigo ng kagamitan sa loob ±2% .
Pananaw sa Industriya: Matalino at Luntiang Ebolusyon ng Teknolohiya sa Pag-pelletize
Granulator ang teknolohiya ay sumasailalim sa isang malalim na pagbabago mula sa mekanisasyon tungo sa digitalization, at mula sa mataas na pagkonsumo ng enerhiya tungo sa mababang carbon. Sa loob ng susunod 3 hanggang 5 taon , babaguhin ng mga sumusunod na trend ang landscape ng industriya:
- Intelligent Adaptive Control : Ang mga extrusion parameter na self-regulation system batay sa real-time na mga katangian ng materyal ay maaaring mag-compress ng startup debugging time mula sa 2 hanggang 3 oras sa ilalim 20 minuto
- Waste Heat Recovery at Energy Optimization : Ang paggamit ng waste heat mula sa cooling at curing section para sa raw material preheating ay maaaring mabawasan ang kabuuang pagkonsumo ng enerhiya sa pamamagitan ng 18% hanggang 25%
- Modular Mabilis na Pagbabago : Ang modular na disenyo ng mga die head at blade assemblies ay binabawasan ang pagbabago ng detalye ng produkto sa oras mula sa 4 na oras to 30 minuto , pagpapabuti ng ekonomiya ng small-batch, multi-variety production
- Full Lifecycle Data Traceability : Ang mga parameter ng produksyon, mga batch ng hilaw na materyal, at mga resulta ng inspeksyon ng kalidad para sa bawat batch ng mga pellet ay ganap na naitala sa blockchain, na nakakatugon sa mga kinakailangan sa pag-audit ng pagsunod para sa mga industriya ng pagkain at parmasyutiko
Sa buod, bilang pangunahing kagamitan ng produksyon ng pelletization, ang teknikal na kapanahunan ng granulator at rasyonalidad ng pagsasaayos ay direktang tumutukoy sa kahusayan ng conversion ng materyal, katatagan ng kalidad ng natapos na produkto, at mga gastos sa pagpapatakbo ng produksyon. Sa pamamagitan ng tumpak na pagtutugma ng mga katangian ng hilaw na materyal sa mga parameter ng kagamitan, pagpapatupad ng mga diskarte sa preventive maintenance, at pagsabay sa matalinong mga uso sa pag-upgrade, makakamit ng mga negosyo ang mahusay, standardized, at sustainable na produksyon ng pellet sa maraming larangan kabilang ang biomass energy, chemical recycling, pagkain at mga parmasyutiko, at agricultural feed.
